Ein neu entdecktes Hobby betreibe ich seit über einem Jahr hierbei handelt es sich um eine kleine Modellwelt im Maßstab 1:120 hier kann ich mich voll austoben. Die Anlage besteht aus Pappe und Papier. Als Grundlage diente mir ein Pappkarton aus Wabenförmig verleimter Pappe in den Abmassen 1,5 m X 0,7 m diese Grundform wurde aber schon auf 80 cm Breite erweitert. Der Gleisplan wurde auch schon mehrfach geändert, der jetzige Stand ist im Vordergrund Dreigleisig mit Gegenzugverkehr und Rangierbetrieb. Im Unterflurbereich befindet sich ein Schattenbahnhof mit vier Abstellgleisen und auf der oberen Plattform ein Bahnhof mit zwei Gleisen, Stellwerk und einer Bekohlungsanlage. Elektrisch wird die Anlage über ein Schaltpult gesteuert hier habe ich noch einige Arbeit vor mir um das ganze mit Rückmeldung der Fahrstrecken und Signale anzuschliessen. Dazu habe ich diversen Kabelschrott verwendet es sind auch einige Taler in die Ausrüstung mit LED´s uns SMD´s geflossen. Auch Modellhäuser und Gebäude finden hier auf dem kleinen Gelände Platz, meine gesammte Verkabelung befindet sich in Flur daher habe ich einige Module als Dioramen gestaltet die ich abnehmen kann um an die Elektrik zu kommen. Seit einiger Zeit ist aber kein Fortschritt zu erkennen im Gegenteil ich habe alle Dioramen von der Platte genommen um neue "Strippen" zu ziehen. Aber ich habe meine Meldetafel mit den Schaltpulten fertig und schon den unteren Bahnhof eingebunden und auch eine Probefahrt habe ich auf Video festgehalten. Jetzte zeige ich einige Fotos der Anlage die noch lange nicht fertig ist.
Auf diesem Foto ist der erste Gleisplanentwurf zu sehen der hat sich schon mehrfach geändert.

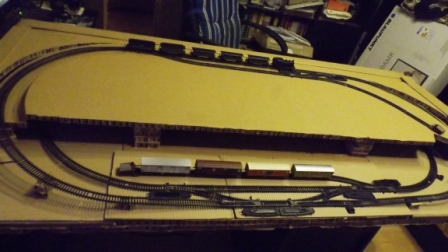

Auch dieser Gleisplan ist Geschichte kommt aber dem jetzigen schon sehr nah.

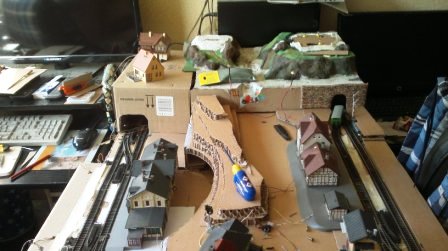

Jetzt entsteht schonmal etwas Landschaft der
Gleisplan ändert sich aber trotz dem noch einmal

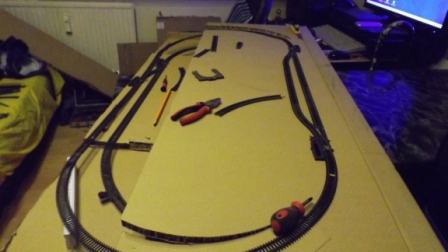

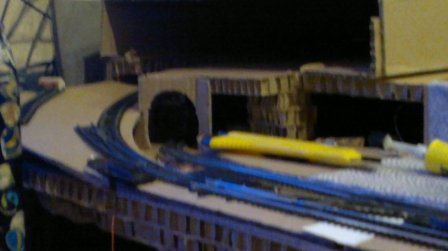

Die Erweiterung der Gleisführung ist hier in Arbeit es mus nur noch die Platte verbreitert werden.

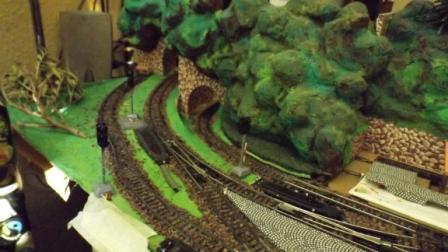

Leichter Unterschied ist hier schon zu erkennen die Landschaft ist fast fertig der Berg im Vordergrund ist auch abnehmbar darunter ist die Verteilung für den Bahnhof und die Weichen versteckt und ich habe für die Vorderste Weiche einen Fernantrieb gebastelt.
Unter der Pappe versteckt befindet sich der Fernantrieb für die Weiche als Abdeckung dafür habe ich auch aus Pappe einen kleinen Parkplatz gebastelt. Der Stelldraht wird durch eine leere Kugekschreibermine geführt damit ich die Gleise schottern konnte.
Der Unterschied ist zu erkennen von dem ersten Gleisgebilde bis jetzt, meine Gebäude sind alle Beleuchtet und werden über einUmfunktioniertes 19V Akkuladegerät mit Strom versorgt.

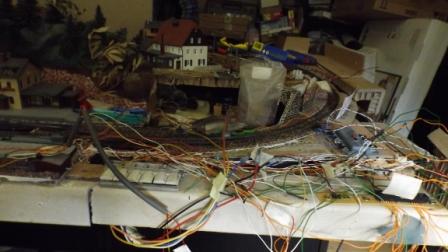

Das Strippengewirr mus noch versteckt werden und die Kabel isoliert werden.
Hier ist die jetzige Gleisführung zu sehen das Fordre Gleis ist eine Sackgasse zu beiden Seiten mann kommt auf das Hauptgleis im Rangierbetrieb und kann die gesammte Strecke von hieraus befahren.
Der Größte Aufwand bestand darin die Gebäude und Details in Szene zu setzen dabei verbrachte ich viel Zeit auch auf dem Blkon mit Lötstation und div. Wiederständen, LED´s, Kabel usw. von den Ergebnissen zeige ich jetzt einige Fotos
Als Erstes stellte ich den Bahnhof Moorbach fertig. Hier noch die Variante mit Glühlämpchen und schon die kleinen SMD´s als Aussenlampen über eine kleine Platine mit Vorwiederständen geschalten. Die jetzige Erstrahlung der Gebäude ist mit LED - Stripes versehen.

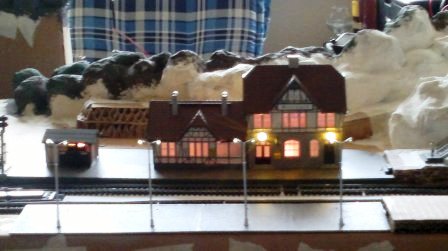

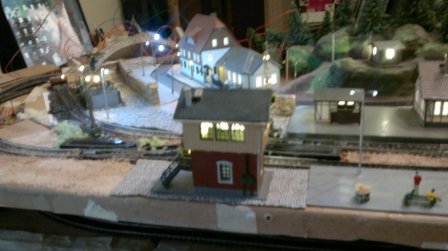

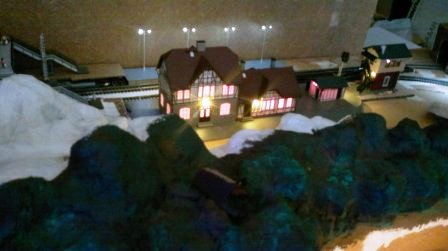

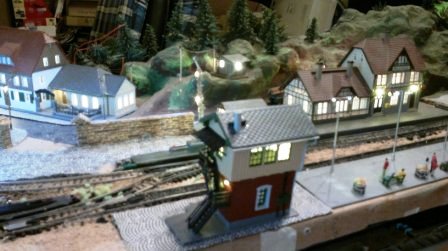

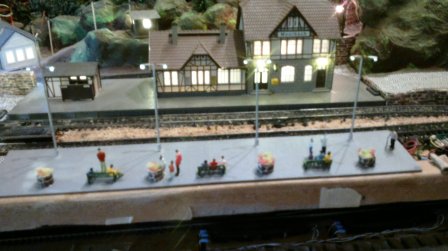

Voll beleuchtet der Bahnhof Moorbach die zwei gelben Punkte sind SMD´s. Im unteren Foto ist die andere Bahnhofseite zu sehen und neben dem Bahnhof befindet sich noch das Stellwerk es ist ganau wie der Bahnhof beleuchtet auch mit Aussenlicht versehen.
Für den unteren Bahnhof wollte ich eigentlich den Gasthof Lindenhof umfunktionieren aber ich fand dann doch noch einen Passenden Bahnhof der jetzt als "Lindengrund" auf der Platte steht.

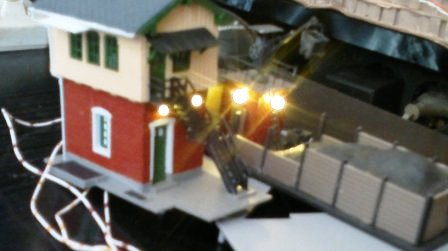

Provisorich die Funktionsprüfung der Aussenlauchten vom Stellwerk und der Bekohlungsanlage.

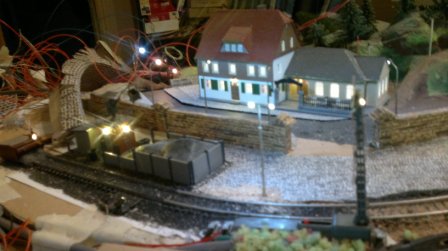

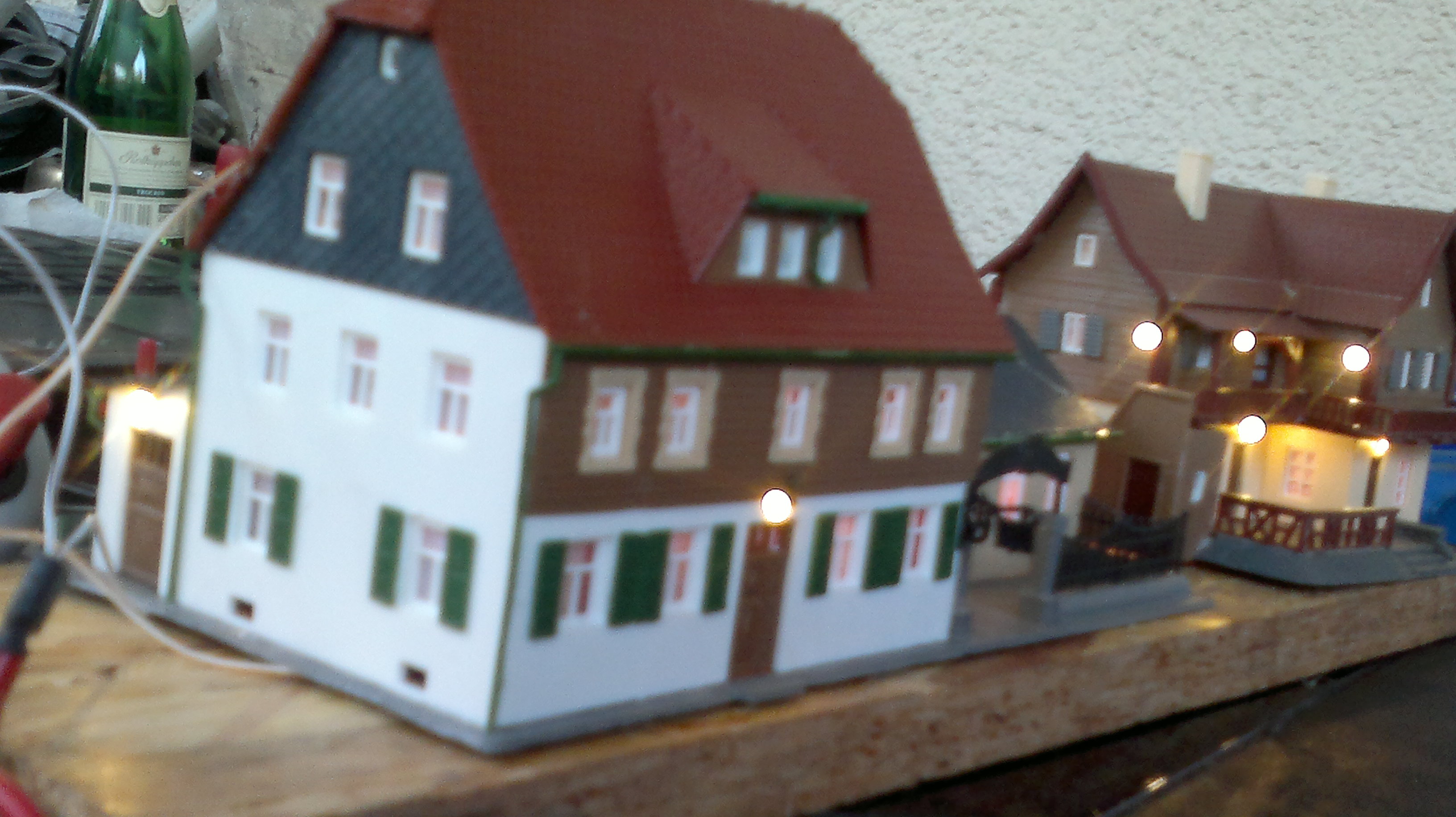

Der Gasthof Lindenhof mit Aussenlicht und daneben noch ein Haus mit etlichen Aussenlampen.

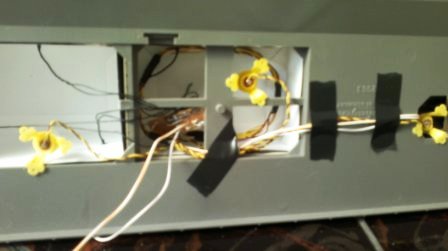

Die Gebäude waren fast alle in drei, vier Stunden mit Platinen für die wiederstände und Anschlüsse versehen einige waren bereits fertig geleimt und mussten mühsam bearbeitet werden um die Löcher für die Aussenleuchten zu setzen.

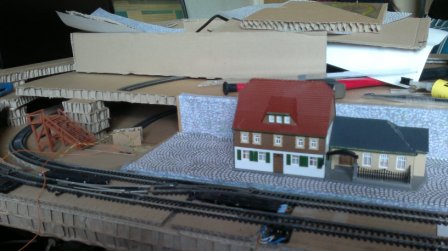

So sollte der Bahnhof mal Positioniert werden das ist noch die Gaststätte als Bahnhofsgebäude gedacht aber der Plan wurde dann verworfen.

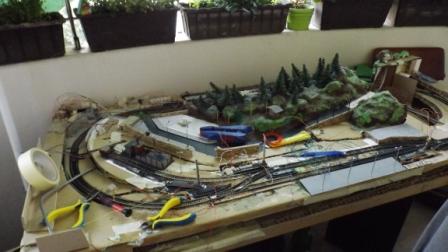

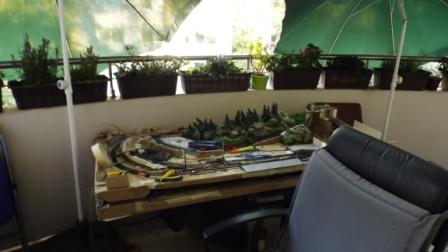

Am 27.08.2016 stellte ich die Platte auf den Balkon und habe den vorderen linken Bereich neu verkabelt.

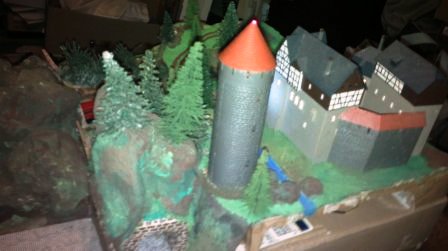

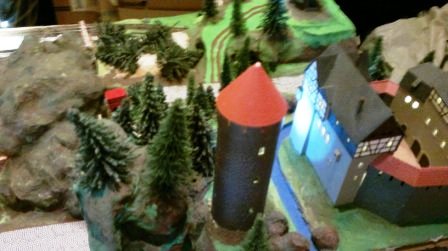

nach wochenlangen Experimentieren ist es mir gelungen den Blinkpickel am Burgturm fertigzustellen und noch einige Rückmeldeleitungen für den Bahnbetrieb zu verlegen die aber noch angeschlossen werden müssen. Nebenbei entstanden auch noch einige Landschaftsformen.
Als nächstes wenn die Verkelung der Rückmeldetafel fertig ist und alles funktioniert kommt die nächste Probefahrt, wenn diese erfolgreich war geht es damit weiterdas Gelände fertig zu stellen und damit der Anlage das Leben einzuhauchen.
Umbau eines 19 V Akkuladegerät
Als erstes trennte ich die Platine vom Trafo nahm mir ein Kühlblech ab auf dem ich dann einen Gleichrichter setzte ich schloss ihn an den Gleichstromanschluss an und lötete ein Kabel an den Pluspol vom Gleichrichter an eine bzw Zwei in Reihe geschaltete LED´s mit Vorwiederstand und an Masse geschalteten Zweiten Wiederstand 820 Ohm, ein Massekabel verband ich mit dem Minuspol (Masse) und zweigte den Strom für meine LED´s damit ab, so habe ich jetzt Konstant die 19 V die ich vorgesehen habe für meine komplette Beleuchtung der Anlage. Heute ist sie im Dauertest zwar sind noch nicht alle Einheiten angeschlossen aber das sind nur noch ca. 20 % mehr Energie die gebraucht wird oder auch nur 10 % der Trafo liefert ca. 70 W also kann ich da noch viel ranhängen.
Ich hab jetzt den Trafo ca. 3 1/2 Stunden laufen er wird etwas mehr als Handwarm aber wann wird er so belastet? Also ich denke für meine Zwecke reicht es so. Ein Kurzschluss ist glaube ich Tötlich aber das schliesse ich vorher ausund damitz habe ich die Perfekte Stromquelle für mich gefunden.
