Im Februar 2015 entdeckte ich ein altes Hobby wieder, es handelt sich dabei um eine Modelbahnanlage in Spurweite TT ich besorgte mir eine große Pappkiste, um die Kiste besser zu transportieren zu können zerlegte ich sie in Grundplatte und den vier Seitenwänden band das ganze zusammen und konnte es so sehr gut transportieren. Die Grundplatte hat die Abmaße 1,5 mal 0,8 Meter, ein Teil der kleinen Seitenwände benutzte ich zum verstärken der Grundplatte und aus einer langen Seitenwand entstand dann die  zweite Etage. Ich entwarf einen Gleisplan mit unsichtbaren Abstellgleisen als Schattenbahnhof einen Bahnhof im unteren vorderen Bereich und einen Bahnhof auf der oberen Ebene. Dieser Entwurf wurde dann ca bis zu dreißig mal geändert, jetzt hab ich die Gleise Optimal verlegt, befestigt und alle Weichen angeschlossen die Gleise sind verkabelt und werden jetzt zur Zeit mit Relais und Dioden für einen Gegenzugverkehr vorbereitet. Das dazu benötigte Material ersteigerte ich übers Internet und bekam von Fam. Wölfer auch noch diverses Gleismaterial und viel Zubehör. Meine Platte nahm langsam Form an und ich begann damit Landschaft zu formen die aber in dieser Form auch nicht mehr aktuell ist. Ich bestellte mir nach und nach mehrere Gebäude die ich dann so mit der Teit zusammengebastelt habe und dann kam mir die Idee die Gebäude direkt mit Beleuchtung zu versehen und da fand ich auch noch ein Akkuladegerät für 18V Akkus das ist der Perfekte Trafo für die gesamte Beleuchtung ich betreibe damit 14 Stk. 19V Glühlampen und  25 Mini LED für jedes Gebäude fertigte ich dazu eine kleine Leiterplatte an. Für den Fahrstrom und Zusatzstrom dient mir ein Trafo FZ1 hiermit werden die Weichen und die Leuchtsignale gesteuert. Dann kam mir auch noch die Idee einer Rückmeldung für den Schattenbahnhof und eine Tafel für die Gesamte Fahrstrecke zu basteln diese ist auch schon fertig und hat einen Provisorischen Probelauf bestanden. Hier sind jetzt einige Fotos vom entstehen bis zum heutigen Tag der 19.08.2015 zu sehen.

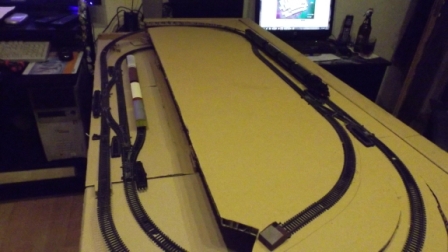

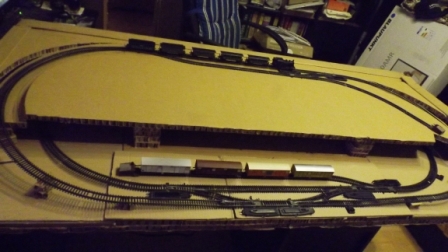

das ist einer der ersten Entwürfe vom Gleisaufbau

















schon fast Perfekt aber noch viel zu Überarbeiten

















es nimmt langsam Form an (aber der Vordergrund gefällt mir noch lange nicht)

















Entwurf mit etwas Landschaft  (die Gleise  und Weichen sind angeschlossen)
Als Bahnhof wollte ich den Gasthof  nehmen hat sich aber auch geändert.

















hier hat sich auch schon wieder einiges geändert

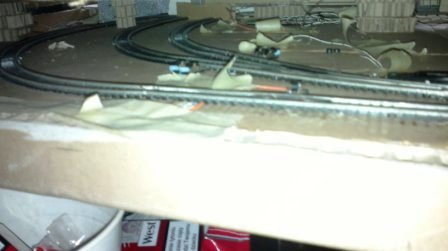

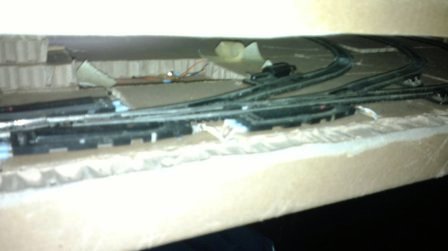

Schattenbahnhof linke Seite

















Schattenbahnhof rechte Seite

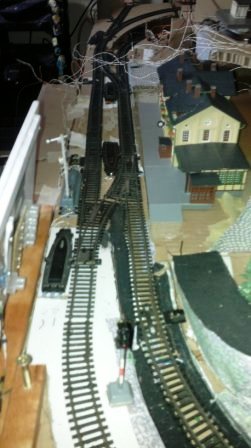

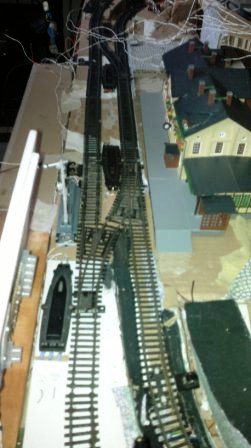

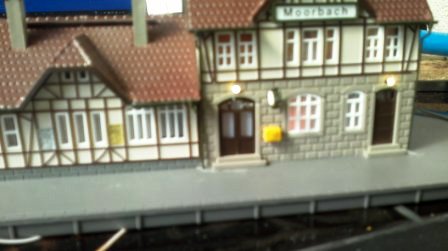

mein neuer Bahnhof





























Stellwerk auf der oberen Etage hinter dem Signal kommt der Bahnhof hin

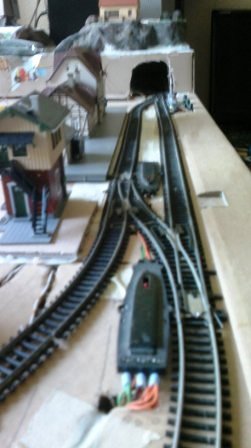

das Signal muss auch noch umgesetzt werden. Hier ist zwischen den Glaisen sehr gut meine "In Flur Verkabelung" zu sehen.
Bahnhof hat seinen Platz und Landschaft wird gestaltet

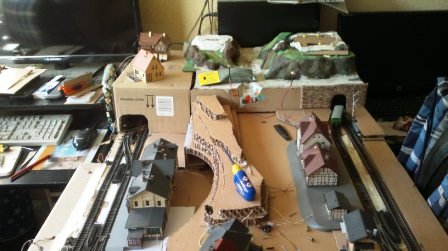

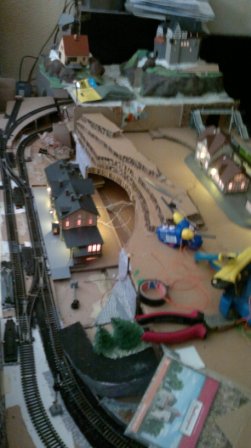

Landschaft ist noch lange nicht fertig
Die nächsten Fotos zeigen meine Leiterplatten und die Verdrahtung einiger Gebäude

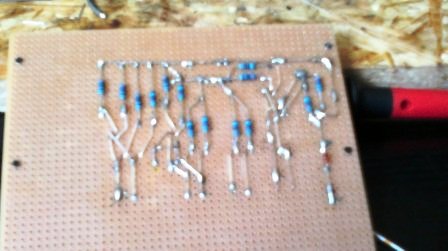

Leiterplatte für die Fahrstrecke

















Zuerst fertig gestellt  die Leiterplatte für den Schattenbahnhof
Aus Fehler lernt Mann, da hier Wechselstrom 16V verwendet wird um die LED`s zu betreiben gehört natürlich eine Diode auf die Leiterplatte 16V in der falschen Richtung hält die LED nicht lange aus.

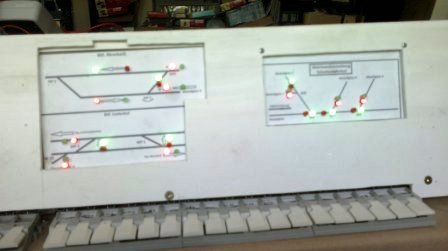

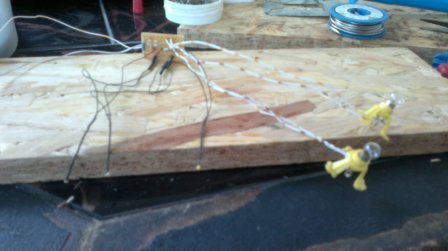

Fertig gestellt meine Rückmeldetafel von hinten und re. vorbereitet Anschluss für fünf LED Straßenlampen.

















noch nicht angeschlossen Fahrstreckenrückmeldung













Testbetrieb Rückmeldung vom Schattenbahnhof

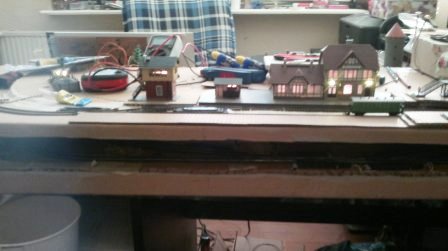

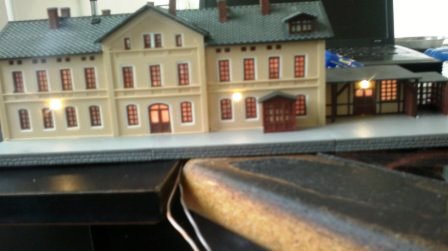

Testbetrieb der Gebäudebeleuchtung für einen Bahnhof

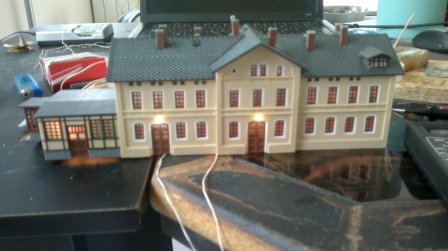

Leuchtet alles nun kann es seinen Platz im Gebäude finden

















Eingebaut und befestigt

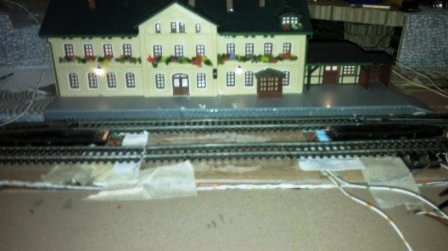

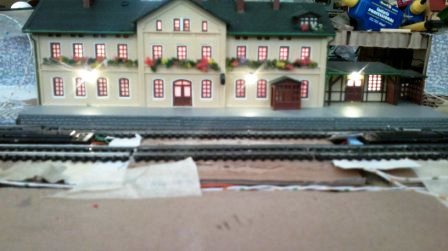

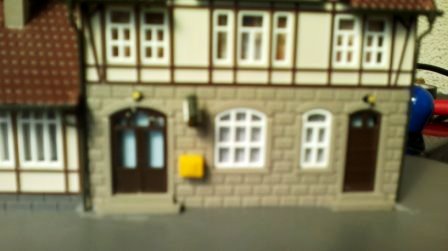

Bahnhofseingang beleuchtet

















Bahnsteigseite unbeleuchtet

















hier leuchtet es
In der gleichen Weise sind alle Gebäude beleuchtet, mit 19V Lampen und als Außenlicht Mini LED

















Hier kommt auch gleich die Elektrik rein

















fast alles drin "Probelauf"

















in Funktion die Eingangsseite

















in Funktion die Bahnsteigseite
jetzt kann der Rest vom Bahnhof fertig gestellt werden

















Testbetrieb alles beleuchtet und der Bahnhof ist fertig

















im HG einiges Bastelzubehör
meine Bekohlungsanlage kam mir jetzt noch ein wenig nackt vor also muss die auch ein wenig leuchten

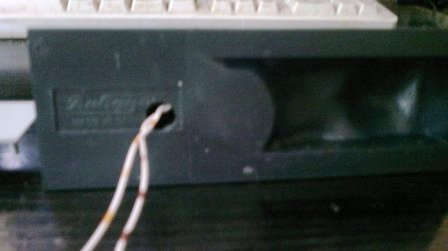

durch dieses kleine Löchlein schob ich eine kleine Leiterplatte mit zwei Wiederstände und Mini LED
mit einer Pinzette steckte ich die LED s dann mit viel gefummel in die von außen gebohrten Löcher die
natürlich innen einen Grad hatten das dauerte gefühlte acht Stunden.

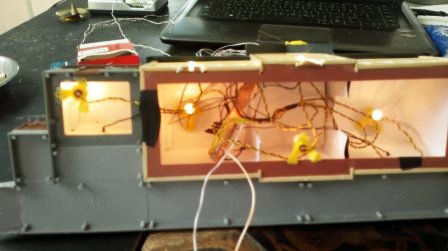

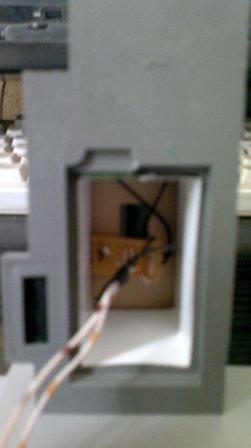

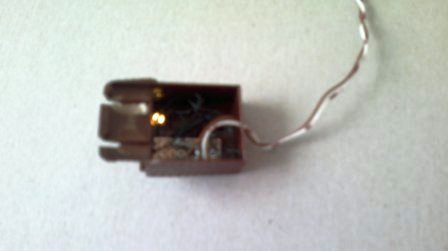

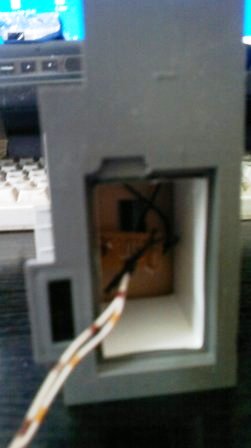

Hier ist mehr Platz, das ist mein Stellwerk von unten in der Öffnung nach oben befindet sich eine 19V Glühlampe und nach außen sind drei LED` s eingesetzt.

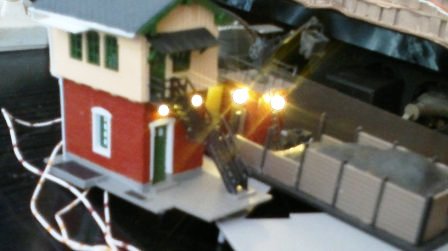

Als nächstes muss natürlich ein Probeleuchten stattfinden.

















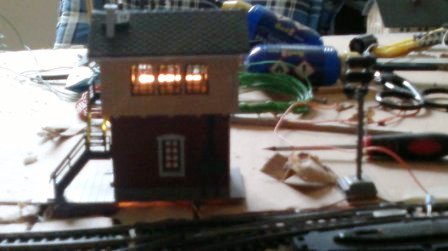

Hier ist leider die dritte Leuchte am Stellwerk nicht zu erkennen.

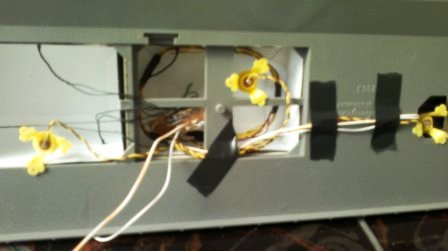

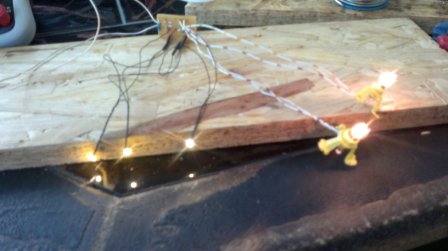

Provisorisch verkabelt der Funktionstest ist bestanden.

















Auf der Platte haben beide ihren Platz gefunden und sind schon voll angeschlossen, im HG wieder jede menge

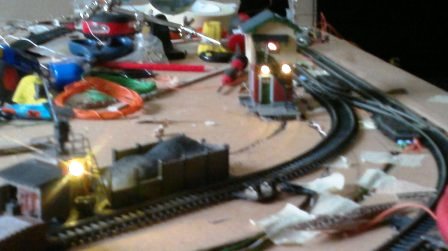

Bastelkram hm mit Landschaft wirds wohl noch lange nichts.

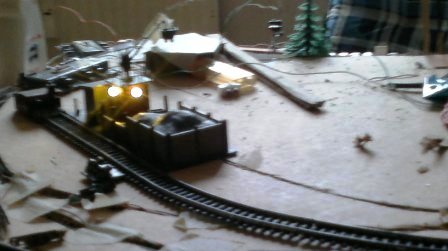

Hier gehört sie hin die Bekohlungsanlage es fehlt noch der Wasserkran der ist aber so Zierlich der kommt ganz zum Schluss auf die Anlage.

















Das Stellwerk ist noch nicht  fest auf der Anlage da sich darunter der Anschluss für die Beleuchtung der
oberen Etage befindet. Also es wird noch einige Zeit vergehen bis hier Erfolgsfotos gezeigt werden können.

















Hier ist jetzt in Vorbereitung mein Tastenpult mit Rückmeldung es muss noch in den Klemmleisten
verkabelt werden und dann mus es noch als Gebäude oder Landschaft von der anderen Seite getarnt werden.
Leider hat gestern mein Multimeter den Geist aufgegeben aber das war ja auch nur ein "Billig - Produckt" aus der Volksrepublik China. Da nur Qualität seinen Preis hat musste ich noch mal etwas Investieren um ein vernünftiges Produkt zu erwerben. das wird diese Woche geliefert und dann geht die Verkabelung weiter.
Das ist der Stand vom 19.08.2015.
20.08.2015
Heute ist mein Multimeter angekommen und ich werde  morgen damit beginnen noch zwei Gebäude zu beleuchten. Meine Gaststätte hab ich schon vorbereitet dafür, sie wird zwei Glühlampen 19V erhalten und drei LED s dann wird  Haus "Elke" folgen und eventuell noch meine Windmühle  dann kann ich endlich mit dem formen der Landschaft weitermachen. Für die Landschaft habe ich mich natürlich auch für Pappe entschieden aus diversen Kartons und auch aus der Pappkiste werden Erhöhungen entstehen die dann mit alten Papier und Küchenrolle als Pappmaschee eine Grundlage für Landschaftsform und zur Tarnung Elektrischer Anschlüsse dient. über allen Elektroanschlüssen werde ich Teile der Landgestaltung abnehmbar machen.
Mein Ziel die Platte zu Weihnachten diesen Jahres fertig zu haben könnte ich vielleicht noch schaffen, wobei mir da doch einige Bedenken kommen denn meine Schaltgleise funktionieren noch nicht so wie sie sollen für einen Teilautomatisierten Fahrbetrieb, aber ich kann den Fehler ja jetzt mit meinem neuen "Tröööööööööööööööööt - Multimeter" sicher schnell  finden.
21.08.2015

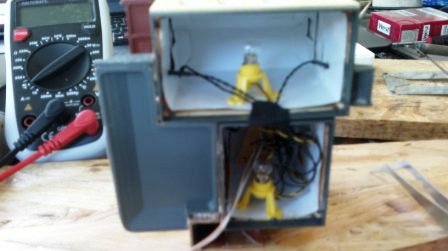

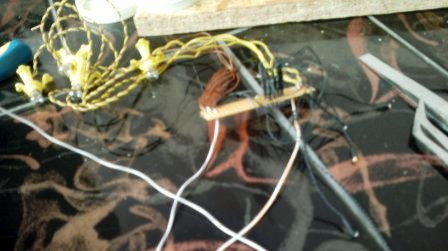

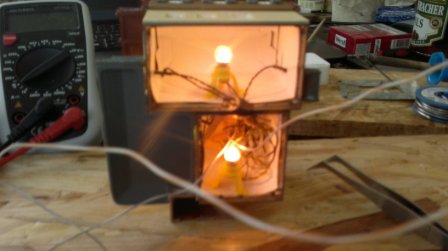

Heute ab ca. 17 Uhr habe ich zwei Leiterplatten Fertig gestellt, davon eine mit sechs LED´2s und zwei Glühlampen die andere mit drei LED´2s und zwei Lampen, die erste Platine setzte ich in ein Haus mit Balkon zu dem eine Treppe führt (eine Treppe muss immer beleuchtet sein) auch der Balkon muss Licht haben und auf der Rückseite des Hauses ist auch noch ein Eingang der natürlich auch mit Licht versehen ist, im unteren Bereich befindet sich eine Terrasse mit zwei Eingängen auch da musste Licht her, hier zeige ich jetzt einige Fotos von dem Häuschen.

















alles montiert jetzt  muss es nur noch leuchten
Zu den Leiterplatten hab ich noch vergessen, die LEDs sind schon mit Vorwiederständen bestückt aber da sie beim ersten Test zu hell waren schalte ich immer noch einen Wiederstand  850 Ohm mit vor ansonsten kann man die Gebäude nicht ansehen wenn sie leuchten.

















auch sehr hell aber vorm Wiederstand  geschaltet die Glühlampen

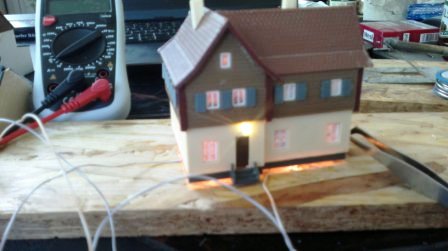

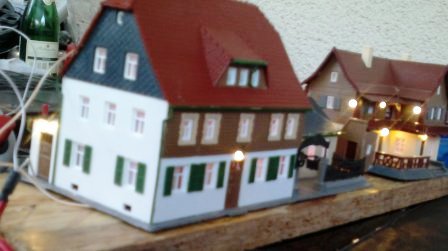

hier ist die Hintere Hausseite erleuchtet

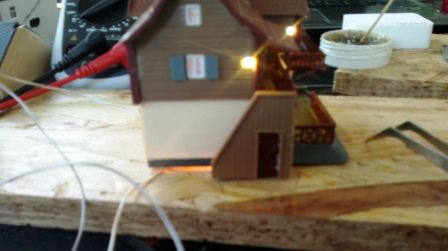

auch voll ausgeleuchtet die Treppe

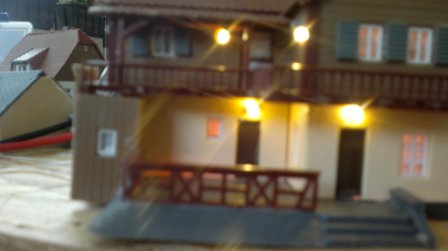

sehr gut gefällt mir die Beleuchtung der Terrasse und dem Balkon

















das wird im dunkeln gut zur Geltung kommen
Als das Haus fertig war bastelte ich die nächste Platine das ging auch sehr schnell hatte ja schon

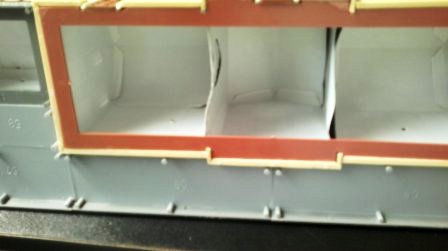

alles mit vorbereitet war nur noch zu verlöten und einzubauen, hier zeige ich das noch mal halbierte Gasthaus.

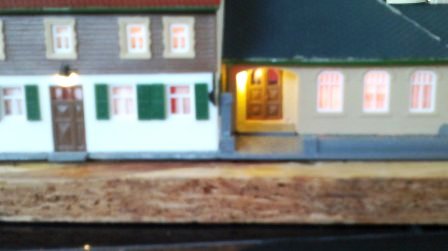

Gaststätteneingang der Vorraum wird beleuchtet

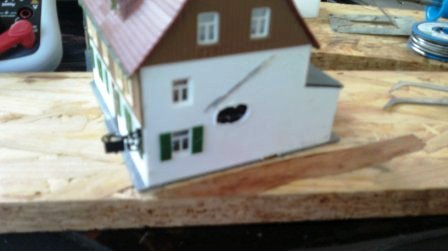

Das ist der andere Teil der Gaststätte mit einem Riesen Loch wo die LED dann in den Vorraum
vom kleineren Gebäude durchgeschoben wird.

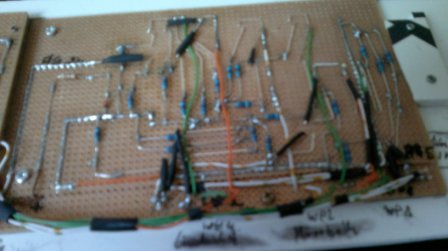

die vorbereitete Leiterplatte für die Gaststätte

















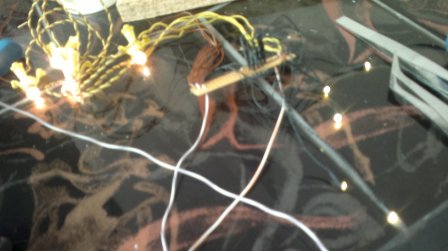

ein Probeleuchten darf natürlich nicht fehlen
Jetzt ist es an der Zeit die Platine einzusetzen.

















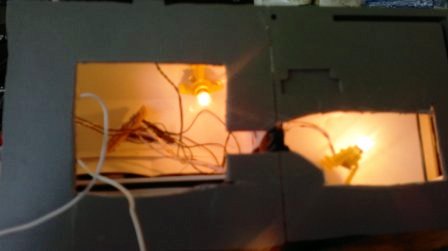

auch jetzt leuchtet alles so wie es sein soll

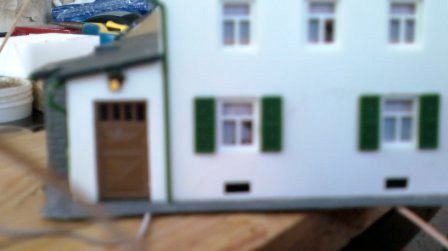

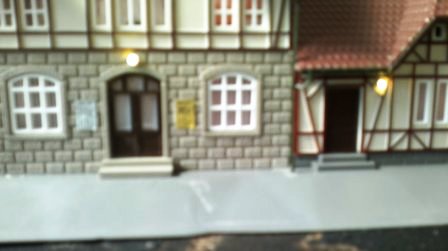

der Kücheneingang mit Lampe über der Tür

















der Eingangsbereich ist auch fertig

















der Eingang mit Licht

















Test beider Gebäude

















nun ist es dunkel geworden auf dem Balkon und ich werde mich nach drinnen begeben, für
heute genug gebastelt.
Samstag der 22.08.2015

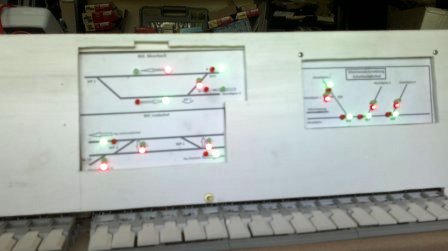

Die Bastelei geht weiter aber diesmal drinnen an der Platte ich habe vor die Rückmeldetafel anzuschließen und Landschaft gestalten ist mein Ziel. Aber erst die Meldetafel verkabeln, hat ca. eine Stunde gedauert und dann war es soweit der Test begann.





























Verkabelt ist es aber jetzt muss es funktionieren

















Es Funktioniert aber richtig zufrieden bin ich noch nicht einige LED`s muss ich noch anders verlöten das Prinzip ist aber in soweit korrekt.

















Hier ist die obere Fahrstrecke  in Richtung Tunnel geschaltet.

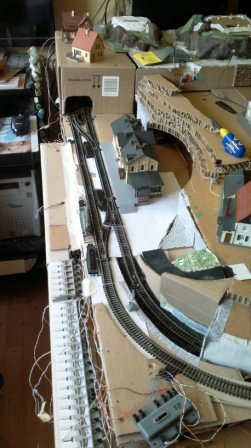

Das erste Ziel ist geschafft dann geht jetzt die Landschaftsgestaltung weiter  Kabel liegen in der Pappplatte drinnen und die Kanäle habe ich mit Abklebeband verschlossen. Der Bahnhof Moorbach ist mit der Stromversorgung der Anlage verbunden und hat den Probelauf bzw. das Leuchten bestanden.

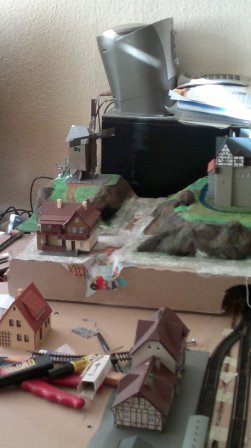

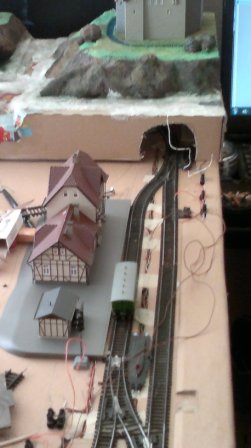

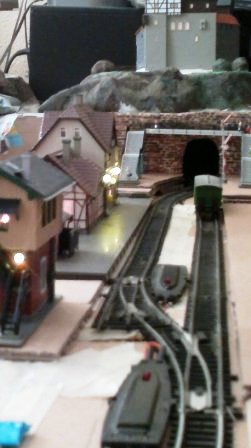

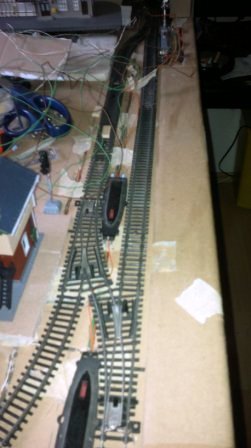

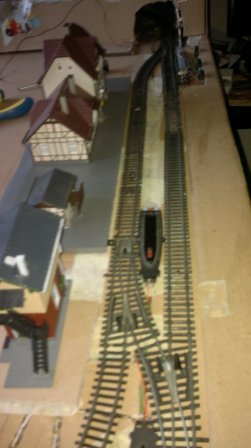

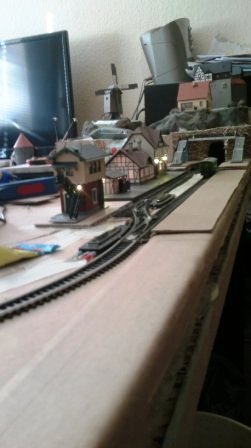

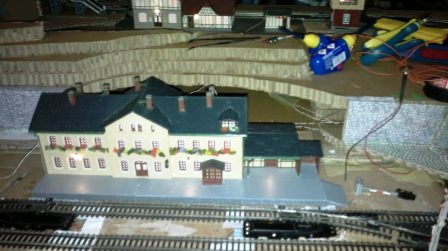

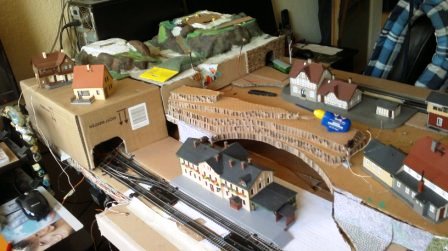

Blick über den Bahnhof Moorbach mit leichten Bastelfortschritten zu erkennen

















hier ist der Bahnhof noch nicht angeschlossen aber alle Kabelkanäle sind geschlossen

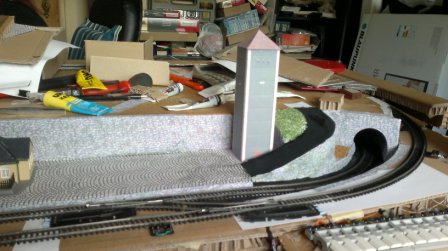

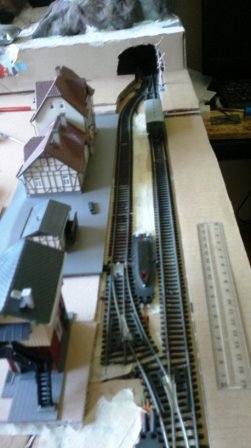

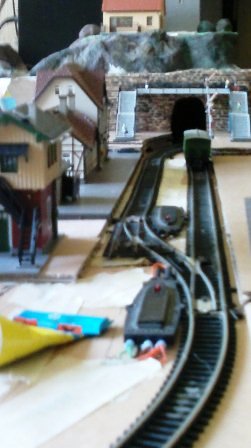

Zwischendurch hab ich noch ein Tunnelportal gebastelt und installiert und Provisorisch sind die Bahnsteige miteinander verbunden. Jetzt ist mein Ziel für Heute übererfüllt und ich werde  mir in ruhe auf dem Balkon ein paar Bierchen gönnen. OOOOOOOOps da fällt mir noch etwas ein, beleuchtet  gibt es keine Fotos aber das ändert sich jetzt.





























































Das sind nur ein Paar kleine Einblicke  aber ich bemühe mich alles neue  hier gleich  immer mit Fotos einzufügen meistens ist der Erfolg schneller als die Cam.
Von einem ehemaligen Kollegen Sören genannt "Vossie" bekam ich einen Motor von einem Akku Schrauber den werde ich auch zur Anwendung bringen. Entweder treibt der die Windmühle an oder etwas anderes aber meine Idee ist schon geweckt. Am Samstag Abend hatte ich noch eine Idee, der Bahnhof unten wurde Elektrisch angeschlossen und steht an seinen Platz. Dann hab ich noch einige Pappabschnitte als Grundlage für einen Berg zugeschnitten und auf die Platte geleimt.













































das war der Fortschritt am Samstag Abend.
Heute am Montag mache ich eine Bastelpause aber für morgen habe ich schon wieder etwas geplant. In den nächsten Tagen machte ich mich noch einmal daran meine Rückmeldetafel zu bearbeiten, die ist jetzt fertig und muss wieder angeschlossen werden. auf der Platte hab ich das nächste Modul provisorisch aufgestellt um zu sehen wo ich die Häuser unterbringe.













































































im ersten Foto ganz links ist schon der nächste Felsen am entstehen, vor dem Schraubendreher liegt der Motor von Vossie. Am Samstag fand wieder eine Probefahrt statt die Strecke hat aber noch Elektronische Macken also muss die Landschaft noch warten bis ich die kleinen Fehler beseitigt habe. Eine Kleinigkeit hab ich noch zusammengelötet, ein unbeleuchteter Prellbock war mir noch ein Dorn im Auge.

aus diesen Material soll die Beleuchtung entstehen

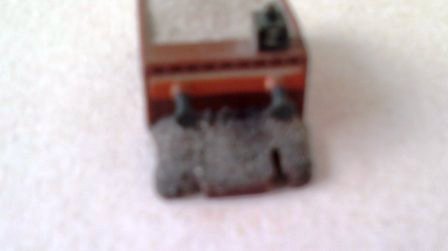

Nach dem ich die Leiterplatte fertig hatte musste ich noch mal umsteigen auf die Mini LED und die Leiterplatte etwas ändern































hier hab ich jetzt die Leiterplatte mit der
Mini LED Installiert und es folgt die Funktionsprobe

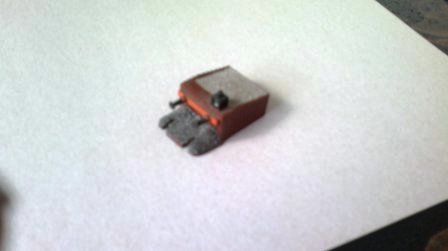

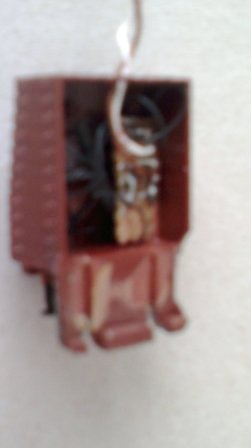

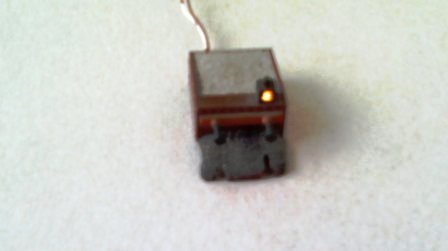

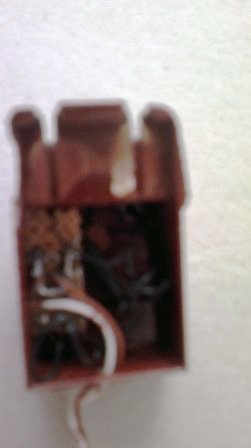

jetzt leuchtet nur das Sperrsignal und nicht der Gesammte Prellbock .
Am Samstagabend hab ich noch einige Zutaten für meine Anlage bestellt, meine Ausgaben liegen damit um die Tausend €. Aber jedes Hobby hat seinen Preis.
